钢丝螺套丝锥的使命是什么?实施的特技是什么?

来源:http://www.xxsdhsy.com/news/72.html发布时间:2015-10-17

  钢丝螺套丝锥是加工内螺纹并能直接获得螺纹尺寸的一种螺纹刀具,应用极广。它的基本结构是一个轴向开槽的外螺纹。

      它的工作部分由切削锥与校准部分组成。切削部分磨出锥角,以便使切削负荷分配在几个刀齿上。校正部分有完整齿形,控制螺纹尺寸参数并引导丝锥沿轴向运动。

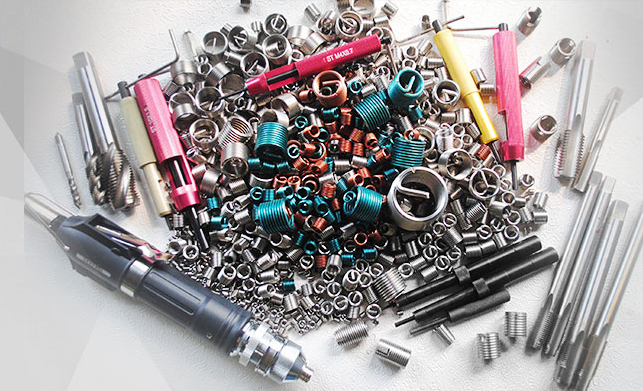

钢丝螺套丝锥

      柄部方尾与机床联接,或通过扳手传递扭力矩。钢丝螺套丝锥向开槽以容纳切屑,同时形成前角。切削锥顶刃及齿形侧刃经铲磨形成后角。

丝锥芯部留有锥心,其直径约为外径的一半以保持丝锥的强度。开始攻丝时,在旋转钢丝螺套丝锥的同时应施以轴向压力,当切出一段螺纹表面后,丝锥齿侧面就受螺纹螺旋面导引,能保持在该螺旋槽内运动直到攻丝完毕。

钢丝螺套丝锥

      分析攻丝的运动可知,丝锥的旋转与轴向移动组合成螺旋运动。丝锥工作部分可理解为一把螺旋拉刀。切削锥顶刃按螺旋面展开,其半径逐渐递增形成齿升量,校准部分齿形按螺旋面展开则无齿升量,相当于拉刀的校准齿。
