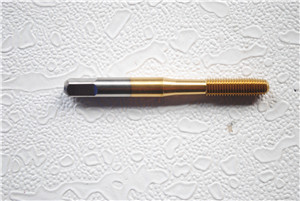

1)为了控制钢丝螺套丝锥的中径尺寸，应采用比较缓和的淬火冷却介质．高速钢材料为了防止高温下奥氏体的分解，要求快速冷却到度(心部)以下，采用580～600度的分级淬火或多次分级淬火。
2)对于直径较大的机用钢丝螺套丝锥而言，容易出现热处理后硬度偏低的原闪在于分级盐浴淬火温度没有严格控制，加上装夹过于堆{，降低了冷却速度，导致二次碳化物的大量析出：在580～620℃进行的分级淬火，其冷却速度对硬度的影响较大。
3)高速工具钢丝螺套丝锥的淬火冷却介质为2-3-5盐浴，淬火后含有(质量分数)25％～30％的残留奥氏体组织，因此需2～3次高温回火处理，以他淬火后的残留奥氏体转变为马氏体，以提高钢丝螺套丝锥的硬度。
4)退柄时钢丝螺套丝锥方尾部分向下穿入圆孔板小，放进800-850度的盐浴炉中，当方尾的颜色与盐浴一致时，挑出油冷即可。
